前言

張力腿風電平臺在面外運動的幅值很小，具有漂浮式風電平臺中最出色的運動性能。然而，其穩定性完全由作為系泊系統的筋腱來提供，因此選擇合適的筋腱材料對張力腿風電平臺的設計至關重要。

1. 張力腿風電平臺

張力腿式風電平臺(Tension Leg Platform , TLP)是指采用張緊的系泊系統來保持結構穩定的一種浮式風電平臺。

張力腿平臺概念在中等水深(40m-100m)下很有前景，主要由以下幾方面原因：

◆在平臺系統占海方面，它采用的垂向張緊系泊系統占海面積小，可以節約用海面積，實現更大規模的風電場，有望降低總體開發成本;

◆在平臺自身運動方面，它本身的垂蕩/橫搖/縱搖運動很小，可以降低風機塔架和葉片上的結構荷載，為風機提供更安全的運行環境;

◆在平臺結構重量方面，由于平臺的穩定性是由筋腱系統的預張力而不是平臺本身的重量提供，平臺結構可以采用輕量化設計，因此具有顯著降低成本的潛力。

目前，已經有多家企業、機構和大學等針對風電平臺提出了多種張力腿平臺方案，設計的平臺主體排水量從大幾百噸到上萬噸不等，但是這些概念主要聚焦于對平臺形狀的設計創新，很少給出筋腱設計的細節。

2. 張力腿風電平臺的新進展

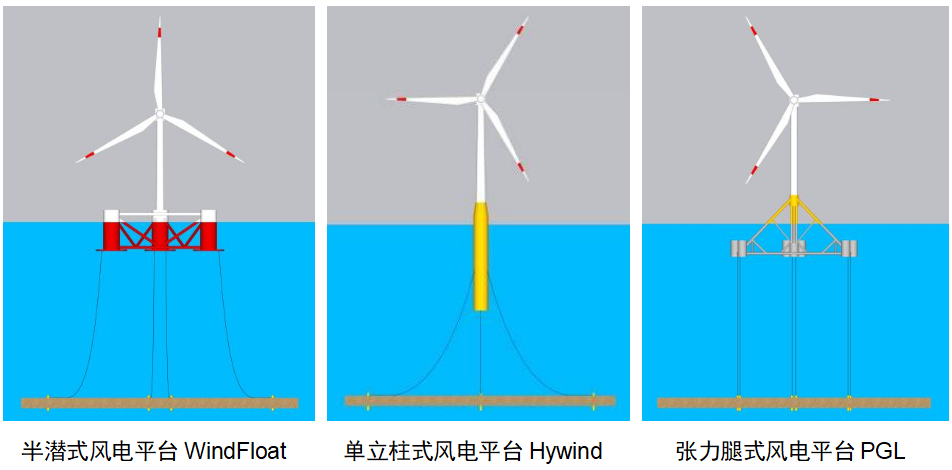

2023年10月，法國普羅旺斯風電場的三臺張力腿浮式風電平臺安裝就位，這也是世界上第一個商業化的張力腿浮式風電場項目。該項目所處水深約100米，平均風速10m/s。張力腿平臺主體設計由SBM Offshore完成，風機采用了西門子歌美颯提供的8.4MW風力發電機。該項目的建成標志著主流的三種浮式平臺：半潛式平臺、單立柱式平臺以及張力腿式平臺均已商業化應用在深遠海漂浮式風電行業中。

3. 張力腿系泊系統

張力腿平臺至海底基礎之間的垂向系泊系統稱為筋鍵。張力腿平臺的穩性完全是由筋腱系統提供的，在設計中筋腱必須滿足以下要求：

◆在所有設計極端條件下保持正張力;

◆在設計極端條件下的最大應力必須小于設計許用應力;

◆必須具有足夠的軸向剛度，以防止過度的垂向共振響應(垂蕩/縱搖/橫搖);

◆在其壽命期間由于動態荷載引起的疲勞壽命必須滿足適當?shù)陌踩禂?shù)。

目前，張力腿平臺筋腱采用的材料主要包括：鋼管、錨鏈、鋼纜和合成纖維纜等。

3.1 鋼管

鋼管筋腱加工工藝簡單，制造成本低，可靠性、安全性高。筋腱單元通常由4到5個管道單元焊接在一起，并在兩端焊接接頭連接件。筋腱在水中的重量一般設計為中性浮力狀態。

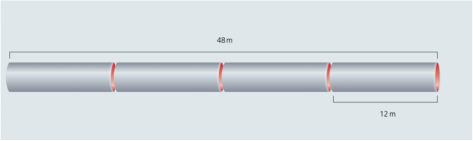

鋼管筋腱示意圖

鋼管筋腱優勢比較明顯，其強度高，疲勞壽命長;易進行防腐措施可以滿足長壽命要求。迄今為止，油氣行業中張力腿平臺筋腱的首選材料主要是鋼管(屈服強度為485MPa)。

但是鋼管筋腱兩端連接件以及鋼管與平臺、鋼管與錨端的連接件國內沒有相關產品，國外供應商也很少且價格昂貴。

3.2 錨鏈

錨鏈?zhǔn)呛Ｑ蠊こ虘?yīng)用最早的系泊材料。錨鏈由于其制造成本低、工序簡單、強度高、性能穩定等優點，廣泛應用在海洋工程系泊系統中。目前，海工用的錨鏈等級最高為R6級，材料抗拉強度為1100MPa，直徑最大尺寸可達208mm。

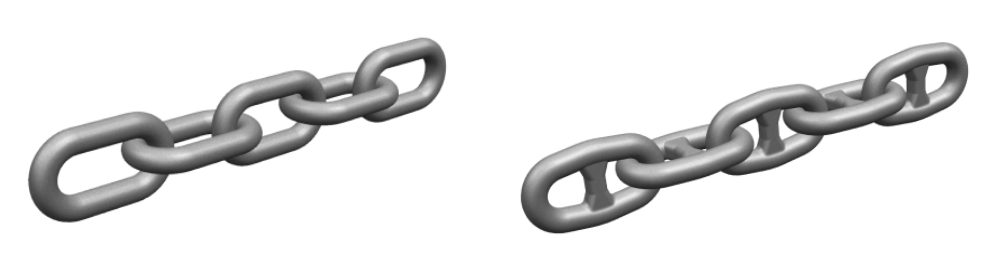

海工用無檔系泊鏈 海工用有檔系泊鏈

但是錨鏈材料的缺點也是比較明顯的，它是所有材料中疲勞壽命最短的;水中重量很大，同樣預張力條件下平臺需要更多的排水量來支撐;整體彈性較差，不易吸收沖擊載荷;較大的預張力下鏈環間易發生磨損。

目前法國的張力腿風電項目采用的筋腱就是錨鏈材料，平臺由中央浮筒和支撐結構上的三個側浮筒組成，每個側浮筒有兩條系泊筋腱，總共為六根筋腱(2×3)。

3.3 鋼纜

鋼纜也是海洋工程應用很廣的系泊材料。在同等斷裂強度下，鋼纜的重量?jī)H為錨鏈的20%，但是鋼纜的制造工藝較為復雜，鋼絲一般采用鍍鋅工藝來進行防腐，因此總體成本較鋼鏈高一些。典型海工用帶護套的螺旋單股鋼纜截面如下圖所示。

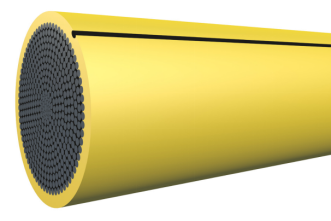

帶護套的螺旋單股鋼纜截面(©Bridon-Bekaert)

鋼纜的疲勞壽命要比錨鏈好很多，在實際深水應用中一般和錨鏈組合使用，以減輕系泊系統的重量。

鋼纜的缺點主要是易被劃傷(如施工作業、漁網等)導致鋼纜斷絲，強度降低，而且?guī)ёo(hù)套的鋼纜在水下也無法檢測內部狀況。

3.4 合成纖維纜

合成纖維纜是深水浮式平臺中應用最廣泛的系泊材料，它主要包括三種高分子材料：聚酯纜，高分子聚乙烯(HMPE)和芳綸(芳香族聚酰胺)。高分子合成材料制成的纜繩比重小，不易被海水腐蝕，疲勞性能好，而且相比純錨鏈或鋼纜的系泊系統來說，其價格優勢明顯。典型海工用聚酯纜截面如下圖所示。

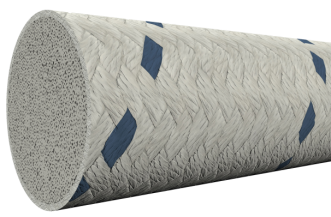

聚酯纜截面(©Bridon-Bekaert)

以最小破斷載荷10000kN為例，三種高分子材料和鋼纜的重量和尺寸對比見下表所示?？梢钥闯?，高分子材料的自重較輕，能夠降低對平臺排水量的要求。

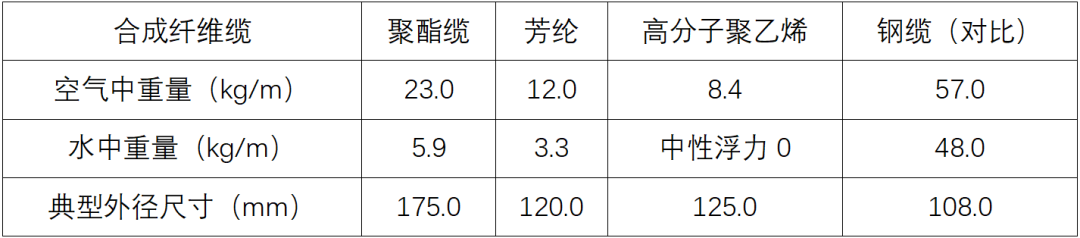

表 1 典型纖維纜重量和尺寸

(以最小破斷強度10000kN為例)

合成纖維纜的缺點主要是在長期大張力條件下存在蠕變問題，需要定期預張緊;材料本身高彈性易受垂蕩共振影響等。

目前，美國Glosten Associates公司的PelaStar TLP平臺概念、荷蘭SBM公司的Float4Wind TLP平臺概念等均采用了合成纖維纜的方案設計。

結語

本文介紹了張力腿風電平臺的特點，并重點對比了幾種可能應用于張力腿風電平臺筋腱的材料。張力腿風電平臺的筋腱系統在維持平臺穩定性和正常運行中扮演者至關重要的角色。在實際應用中，筋腱的選擇要綜合考慮平臺特點、安裝施工和后期運維成本等因素，以選擇具有優異力學性能、優良耐腐蝕性能、使用壽命長久的高效系泊材料，從而提高張力腿風電平臺的競爭力和經濟效益，促進其在新能源領域的發展和應用。
