我們提供什么
DNV 支持業界對于漂浮式海上風機設計所需的多種設計分析方法，包括頻域分析和時域分析。對于時域分析流程，DNV提供Bladed 和 Sesam Sima 軟件對支撐結構、風機和系泊纜進行全耦合分析，并提供 Sesam 軟件完成時域或頻域分析方法的結構評估。目前漂浮式風機基礎設計的全耦合時域分析流程可用于評估疲勞強度后處理，正在開發極限強度后處理。
在頻域分析方面，DNV為工程師進行漂浮式風機基礎分析提供了強大的工具。主要優點和關鍵功能是：
提供快速高效地設計迭代，對計算機的計算能力和數據存儲的要求較低。
優化設計參數。
提高穩定性。
高效的頻域波浪載荷分析。
風機由用質量點模擬，風機載荷被視為極限載荷(ULS)或等效疲勞載荷(FLS)。
識別結構設計的關鍵節點。
工作流程

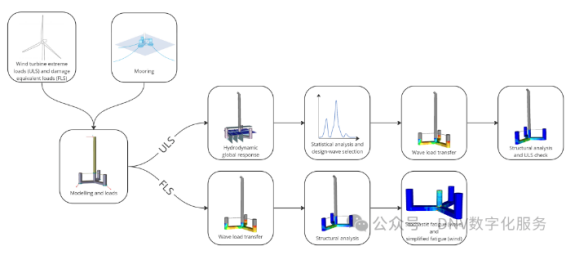

頻域直接載荷法流程圖
頻域分析方法在早期設計和樣機制作中發揮著至關重要的作用。該方法涉及波浪結構響應的頻域水動力學分析，分析中將風機模擬為點質量并包含系泊裝置的影響。風機載荷由風機制造商提供，包括用于疲勞分析(FLS)的等效疲勞載荷(DEL)和用于極限強度分析(ULS)的極限載荷。
對于疲勞強度評估，波浪和風機載荷分別進行考慮，波浪和風機載荷所造成的疲勞損傷可以進行組合或單獨評估。對于極限強度評估，風機極端載荷與系泊力產生的結構響應和設計波方法產生的結構響應進行疊加，最后對結構總體響應進行屈服屈曲校核。
本頻域分析工作流程是基于海上石油和天然氣行業成熟的設計方法發展而來。該方法可以以較低的計算資源實現漂浮式海上風機設計的快速迭代，但該方法也有它特定的應用場景和基本設計假設。本方法假設波浪和風機響應不相關，并僅限于線性水動力計算。業界和學術界正在開展針對在頻域上考慮波浪和風機的耦合分析方法的各種研究及工業聯合項目(JIP)。雖然本方法用于設計初期，但為漂浮式海上風機基礎設計者在設計初期和概念設計階段提供了設計的可行性和有效的工具。
